Connection

1

Разблокируйте устройство

Если оно было заблокировано

2

Включите режим сопряжения

Активировать в терморегуляторе режим AP можно путем нажатия и удержания кнопок < и O более 3 секунд до появления соответствующей индикации.

3

Убедитесь что режим активирован

На экране появится сообщение о включении этого режима и обратный отсчет времени.

1

Разблокируйте устройство

Если оно было заблокировано

2

Включите режим сопряжения

Активировать в терморегуляторе режим AP можно путем нажатия и удержания кнопок < и O более 3 секунд до появления соответствующей индикации.

3

Убедитесь что режим активирован

На экране появится сообщение о включении этого режима и обратный отсчет времени.

1

Разблокируйте устройство

Длительным удержанием кнопки питания, если оно было заблокировано

2

Включите режим сопряжения

Активировать в терморегуляторе режим AP можно путем нажатия и удержания кнопок — и Питание более 3 секунд до появления соответствующей индикации.

3

Убедитесь что режим активирован

На экране появится сообщение о включении этого режима и обратный отсчет времени.

1

Разблокируйте устройство

Длительным удержанием кнопки питания, если оно было заблокировано

2

Включите режим сопряжения

Активировать в терморегуляторе режим AP можно путем нажатия и удержания кнопок — и Питание более 3 секунд до появления соответствующей индикации.

3

Убедитесь что режим активирован

На экране появится сообщение о включении этого режима и обратный отсчет времени.

1

Заблокируйте устройство

Если оно было разблокировано

2

Включите режим сопряжения

Активировать в терморегуляторе режим AP можно путем нажатия и удержания кнопки ОПЦИИ | ОТМЕНА более 3 секунд до появления индикации AP на дисплее.

3

Убедитесь что режим активирован

На экране появится сообщение о включении этого режима.

1

Заблокируйте устройство

Если оно было разблокировано

2

Включите режим сопряжения

Активировать в терморегуляторе режим AP можно путем нажатия и удержания кнопки ОПЦИИ | ОТМЕНА более 3 секунд до появления индикации AP на дисплее.

3

Убедитесь что режим активирован

На экране появится сообщение о включении этого режима.

1

Включите устройство

Если оно было выключено
При наличии модуля RS-485, убедитесь, что он установлен в последний (4) слот

2

Включите режим сопряжения

Активировать в модуле управления режим AP можно следующим способом:

Нажать и удерживать кнопку ▌▌более 3-х секунд до появления двукратного звукового сигнала
Нажать и удерживать кнопки ▌и ▌▌более 3-х секунд до появления троекратного звукового сигнала

3

Убедитесь что режим активирован

Индикатор Wi-Fi будет периодически моргать

1

Включите устройство

Если оно было выключено
При наличии модуля RS-485, убедитесь, что он установлен в последний (4) слот

2

Включите режим сопряжения

Активировать в модуле управления режим AP можно следующим способом:

Нажать и удерживать кнопку ▌▌более 3-х секунд до появления двукратного звукового сигнала
Нажать и удерживать кнопки ▌и ▌▌более 3-х секунд до появления троекратного звукового сигнала

3

Убедитесь что режим активирован

Индикатор Wi-Fi будет периодически моргать

1

Включите устройство

Если оно было выключено
При наличии модуля RS-485, убедитесь, что он установлен в последний (4) слот

2

Включите режим сопряжения

Переведите устройство в режим SC (SmartConfig) путем одновременного нажатия и удержания кнопок ▌и ▌▌более 3-х секунд

3

Убедитесь что режим активирован

Постоянно светящийся значок Wi-Fi обозначает активированный режим подключения
Можно подключать сразу несколько устройств

1

Включите устройство

Если оно было выключено
При наличии модуля RS-485, убедитесь, что он установлен в последний (4) слот

2

Включите режим сопряжения

Переведите устройство в режим SC (SmartConfig) путем одновременного нажатия и удержания кнопок ▌и ▌▌более 3-х секунд

3

Убедитесь что режим активирован

Постоянно светящийся значок Wi-Fi обозначает активированный режим подключения
Можно подключать сразу несколько устройств

1

Включите устройство

Если оно было выключено
При наличии модуля RS-485, убедитесь, что он установлен в последний (4) слот

2

Обратите внимание

Модуль расширения Ethernet не работает с программным обеспечением Tuya Smart
При подключенном модуле расширения Ethernet добавление устройства в режимах AP и SC становится недоступным

3

Дождитесь завершения

Настройка полностью автоматизирована
Можно подключать сразу несколько устройств

1

Включите устройство

Если оно было выключено
При наличии модуля RS-485, убедитесь, что он установлен в последний (4) слот

2

Обратите внимание

Модуль расширения Ethernet не работает с программным обеспечением Tuya Smart
При подключенном модуле расширения Ethernet добавление устройства в режимах AP и SC становится недоступным

3

Дождитесь завершения

Настройка полностью автоматизирована
Можно подключать сразу несколько устройств

1

Включите устройство

Если оно было выключено

2

Включите режим настройки

Переведите устройство в режим настройки путем одновременного нажатия и удержания кнопок ▌и ▌▌более 3 секунд

3

Активируйте режим сопряжения

Переведите устройство в режим Smart Config путем кратковременного нажатия кнопки ▌

1

Включите устройство

Если оно было выключено

2

Включите режим настройки

Переведите устройство в режим настройки путем одновременного нажатия и удержания кнопок ▌и ▌▌более 3 секунд

3

Активируйте режим сопряжения

Переведите устройство в режим Smart Config путем кратковременного нажатия кнопки ▌

1

Включите устройство

Если оно было выключено

2

Включите режим настройки

Переведите устройство в режим настройки путем одновременного нажатия и удержания кнопок ▌и ▌▌более 3 секунд

3

Активируйте режим сопряжения

Переведите устройство в режим AP путем кратковременного нажатия кнопки ▌▌

1

Включите устройство

Если оно было выключено

2

Включите режим настройки

Переведите устройство в режим настройки путем одновременного нажатия и удержания кнопок ▌и ▌▌более 3 секунд

3

Активируйте режим сопряжения

Переведите устройство в режим AP путем кратковременного нажатия кнопки ▌▌

1

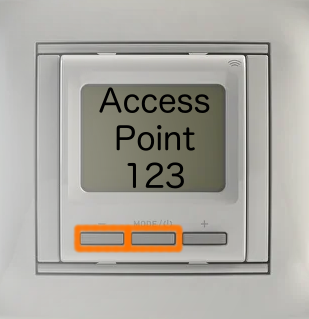

Активируйте устройство

Длительным удержанием кнопки питания, если оно было выключено или кратким нажатием если оно было включено
На экране должна появится подсветка

2

Включите режим сопряжения

Активировать в терморегуляторе режим AP можно путем нажатия и удержания кнопок — и Питание более 3 секунд до появления соответствующей индикации.

3

Убедитесь что режим активирован

На экране появится сообщение о включении этого режима и обратный отсчет времени.

Обратите внимание! Домашний режим для данного устройства недоступен!

1

Активируйте устройство

Длительным удержанием кнопки питания, если оно было выключено или кратким нажатием если оно было включено
На экране должна появится подсветка

2

Включите режим сопряжения

Активировать в терморегуляторе режим AP можно путем нажатия и удержания кнопок — и Питание более 3 секунд до появления соответствующей индикации.

3

Убедитесь что режим активирован

На экране появится сообщение о включении этого режима и обратный отсчет времени.

Обратите внимание! Домашний режим для данного устройства недоступен!

1

Активируйте устройство

Длительным удержанием кнопки питания, если оно было выключено или кратким нажатием если оно было включено
На экране должна появится подсветка

2

Включите режим сопряжения

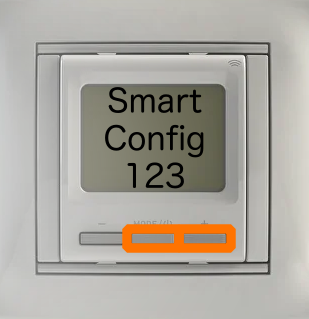

Активировать в терморегуляторе режим SC можно путем нажатия и удержания кнопок + и Питание более 3 секунд до появления соответствующей индикации.

3

Убедитесь что режим активирован

На экране появится сообщение о включении этого режима и обратный отсчет времени.

Обратите внимание! Домашний режим для данного устройства недоступен!

1

Активируйте устройство

Длительным удержанием кнопки питания, если оно было выключено или кратким нажатием если оно было включено
На экране должна появится подсветка

2

Включите режим сопряжения

Активировать в терморегуляторе режим SC можно путем нажатия и удержания кнопок + и Питание более 3 секунд до появления соответствующей индикации.

3

Убедитесь что режим активирован

На экране появится сообщение о включении этого режима и обратный отсчет времени.

Обратите внимание! Домашний режим для данного устройства недоступен!

1

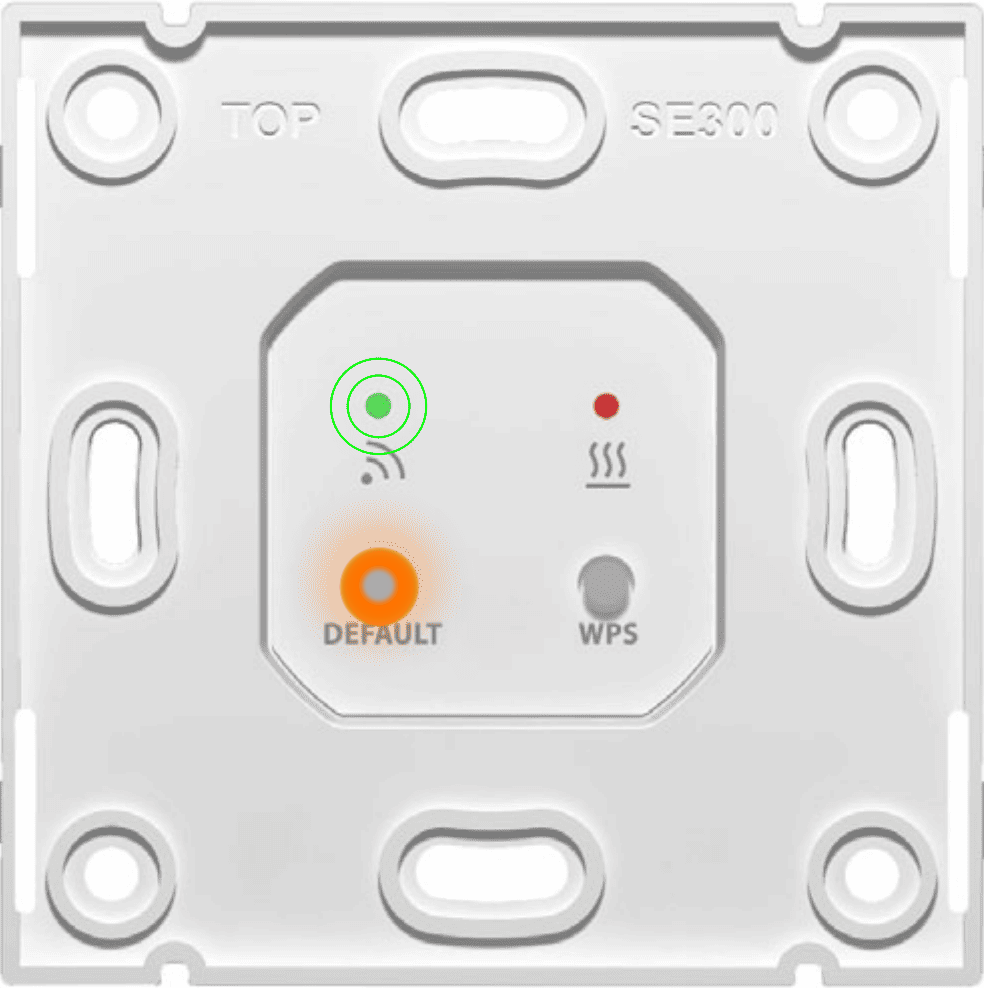

Снимите крышку устройства

Согласно прилагаемой инструкции пользователя

2

Включите режим сопряжения

Активировать в терморегуляторе режим AP можно путем быстрого двукратного нажатия кнопки default.

3

Убедитесь что режим активирован

Зеленый светодиод (над значком WIFI) должен моргать

Обратите внимание! Домашний режим и автоматическое подключение (Android) для данного устройства недоступны!

1

Снимите крышку устройства

Согласно прилагаемой инструкции пользователя

2

Включите режим сопряжения

Активировать в терморегуляторе режим AP можно путем быстрого двукратного нажатия кнопки default.

3

Убедитесь что режим активирован

Зеленый светодиод (над значком WIFI) должен моргать

Обратите внимание! Домашний режим и автоматическое подключение (Android) для данного устройства недоступны!

I

II

I

II

1

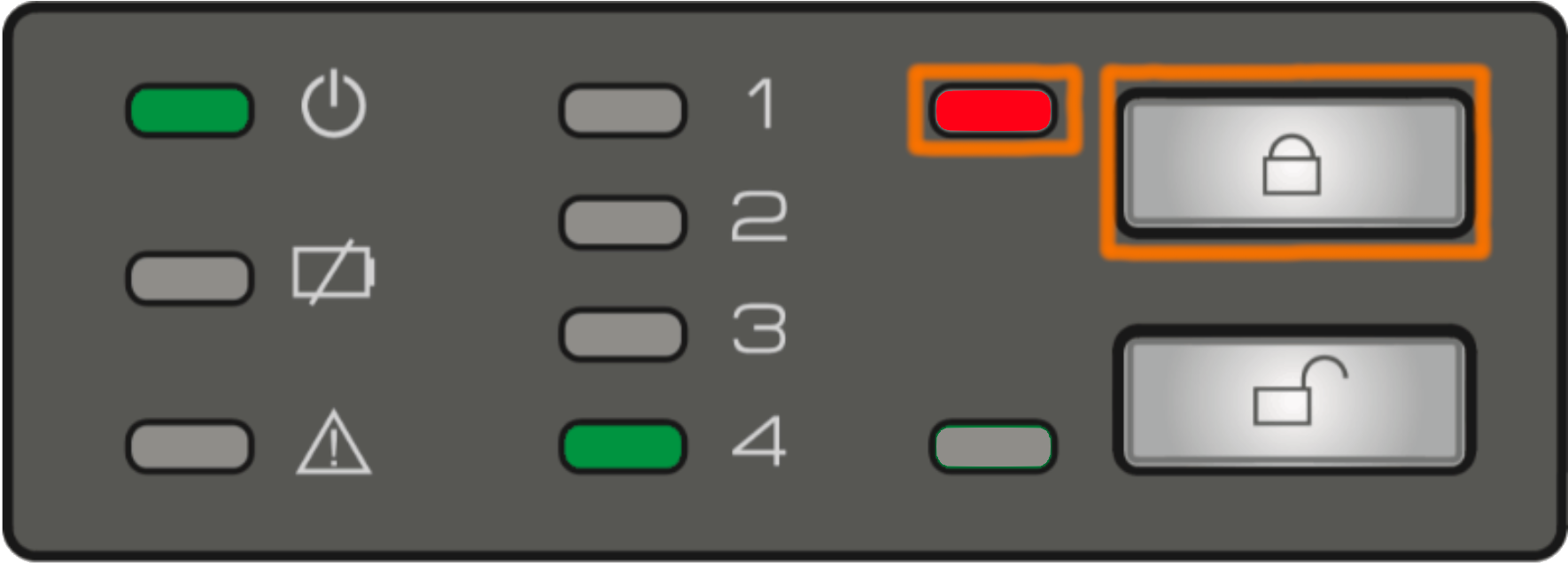

Закройте краны

Если краны были открыты. Дождитесь появления красного индикатора рядом с кнопкой "Закрыть"

2

Включите режим сопряжения

Активировать режим AP можно следующим методом:

Нажать и удерживать кнопку "Закрыть" до появления одновременной индикации всех линий (1,2,3,4).
Нажать и удерживать кнопку "Открыть" до появления звукового сигнала.

В некоторых случаях "бегающая дорожка" светодиодов может быть в прямом порядке (1,2,3,4) - в таком случае процедуру активации режима нужно просто повторить.

3

Убедитесь что режим активирован

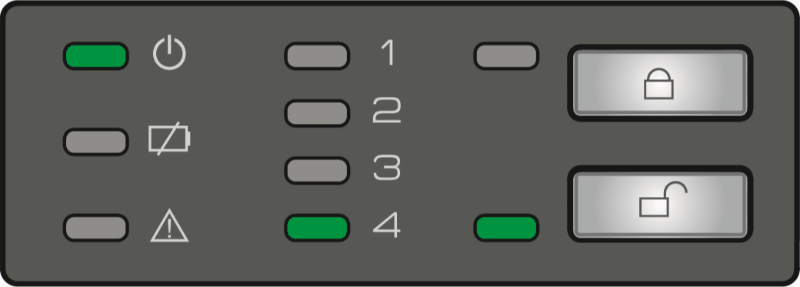

Индикация включения режима - "бегающая дорожка" светодиодов в порядке 4,3,2,1 как показано на рис. II

1

Закройте краны

Если краны были открыты. Дождитесь появления красного индикатора рядом с кнопкой "Закрыть"

2

Включите режим сопряжения

Активировать режим AP можно следующим методом:

Нажать и удерживать кнопку "Закрыть" до появления одновременной индикации всех линий (1,2,3,4).
Нажать и удерживать кнопку "Открыть" до появления звукового сигнала.

В некоторых случаях "бегающая дорожка" светодиодов может быть в прямом порядке (1,2,3,4) - в таком случае процедуру активации режима нужно просто повторить.

3

Убедитесь что режим активирован

Индикация включения режима - "бегающая дорожка" светодиодов в порядке 4,3,2,1 как показано на рис. II
